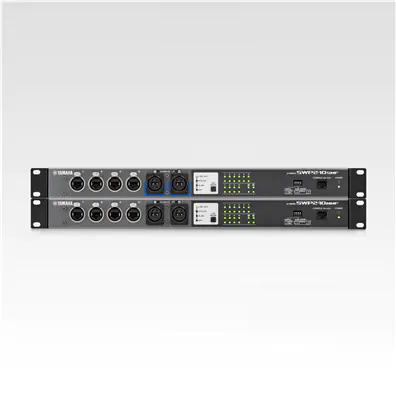

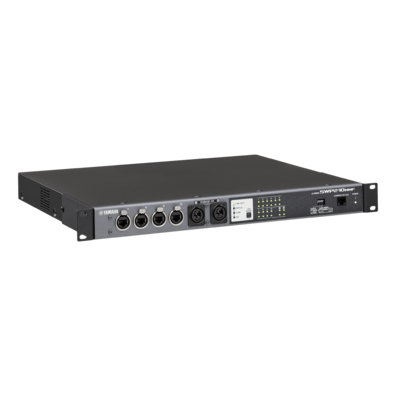

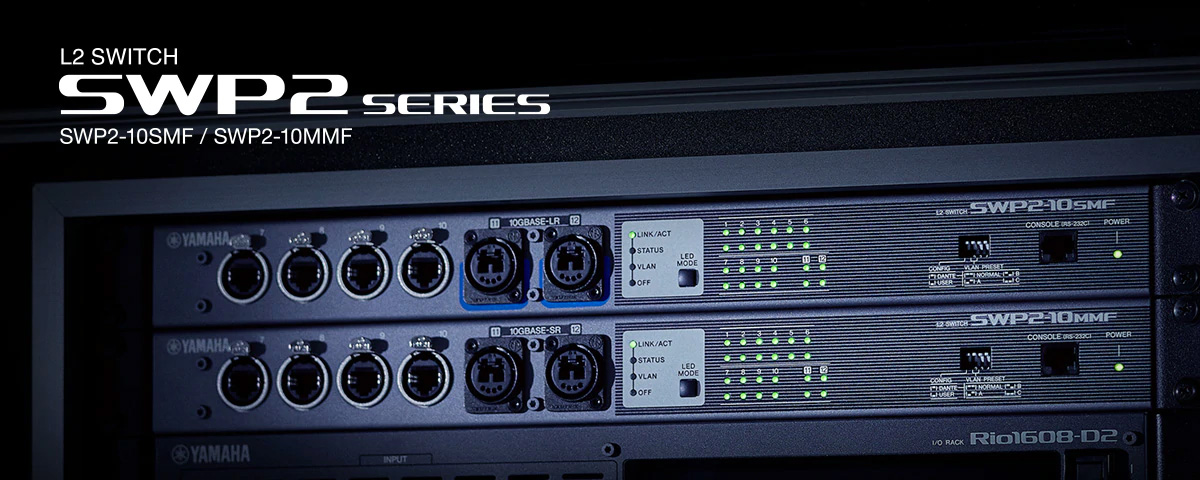

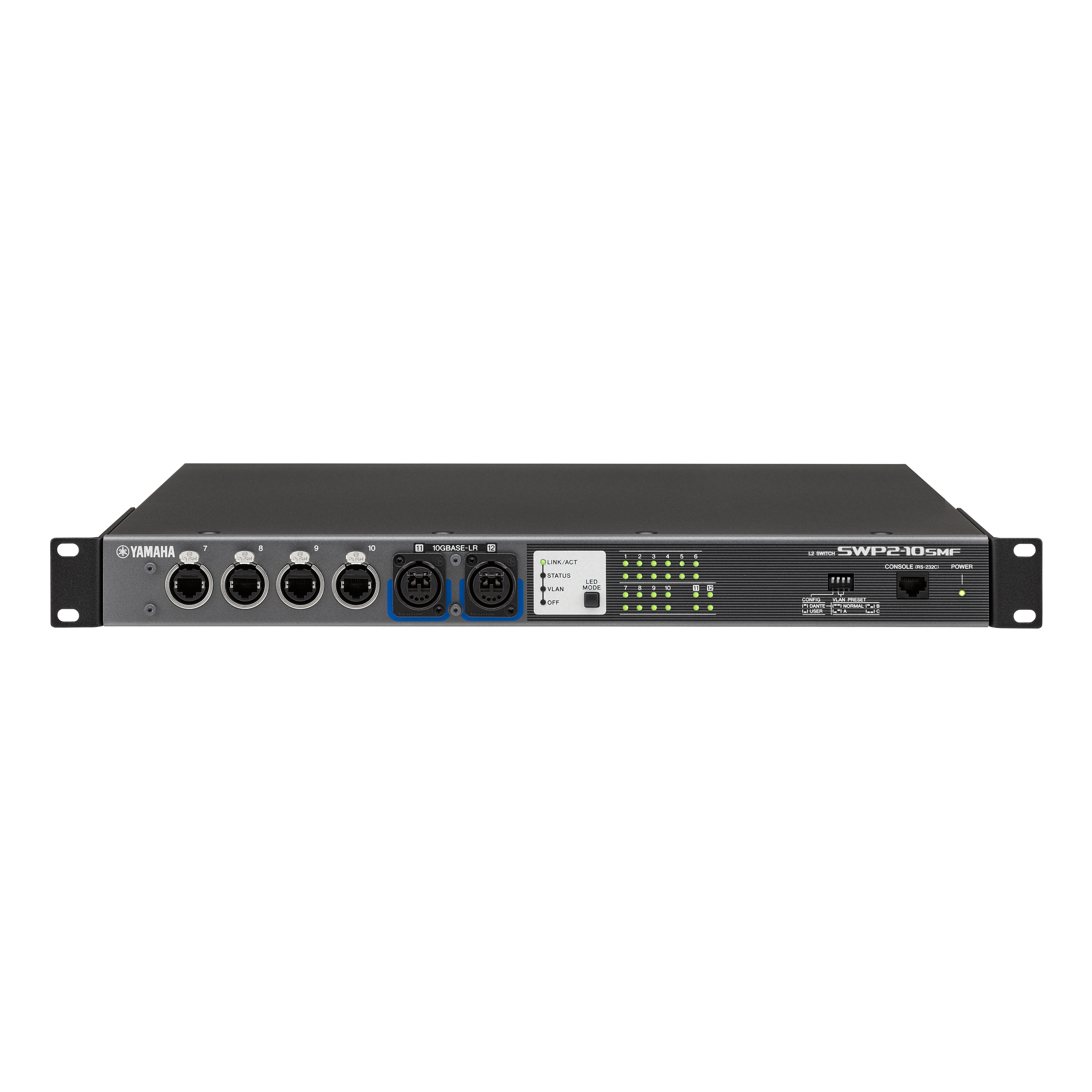

SWP2
實現Dante適配優化和網絡可視化
以往需要IT技術人員才能完成的復雜的網絡交換機設置，如今每位用戶都能輕松完成。僅需簡單的交換機設置，即可使SWP系列網絡交換機實現Dante操作的優化服務，專用的Windows應用程序為廣泛的監聽和控制實現“網絡可視化”。
開發自1995年
雅馬哈于1995年開啟路由器業務，如今已在日本的中小型企業和SOHO網絡市場占據了重要的份額。與雅馬哈路由器/防火墻相連接的千兆L2交換機誕生于2011年，它大大減少了網絡設置、維護和管理工作量。
簡單的設置，全面的網絡監控，輕松進行故障排除
SWP系列是專為聲音安裝和現場聲音網絡而設計，具有簡單的DIP開關進行Dante優化，也可通過計算機應用程序進行全面的圖形接口。SWP2系列支持10千兆以太網，即便是Dante網絡的采樣率設置為96kHz時，也無需擔心帶寬不夠。SWP2系列網絡交換機的誕生是為了給我們的客戶提供更簡單的解決方案，使他們可以放心地操作，無需任何特別的網絡技術。
精煉的雅馬哈解決方案
雅馬哈專業音響是全球知名的音響行業供應商，旨在為用戶提供創新、高品質的解決方案。雅馬哈的產品線包含具有世界標準的調音臺、采用行業領先DSP技術的信號處理器、基于節能驅動技術的功率放大器以及適用于現場擴聲到商業安裝的各種揚聲器。SWP系列網絡交換機是專業音頻市場一直在等待的解決方案，它實現了IT和雅馬哈自有的專業音頻專有技術之間的理想平衡。

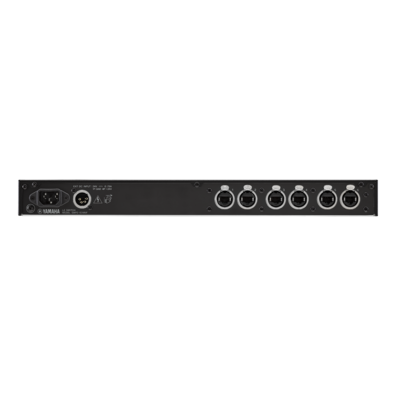

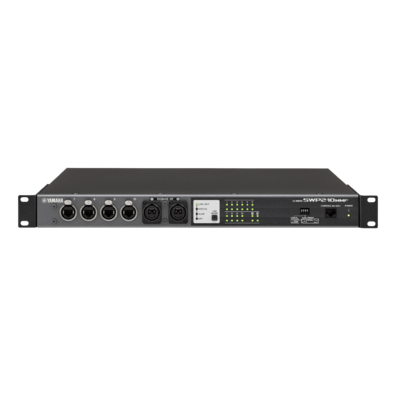

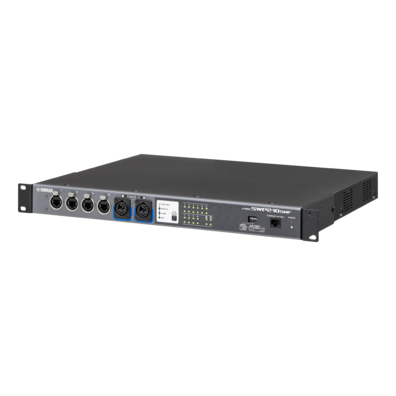

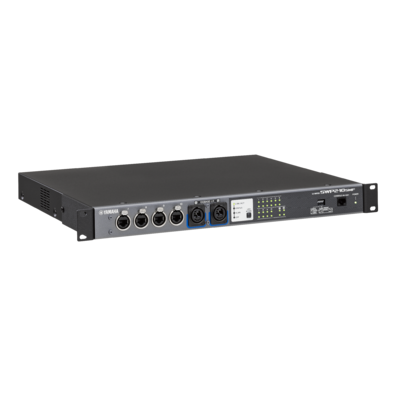

SWP2
立即購買
實現Dante適配優化和網絡可視化
所示顏色和飾面可能與實際產品不同。某些型號可能在某些地區無售。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。

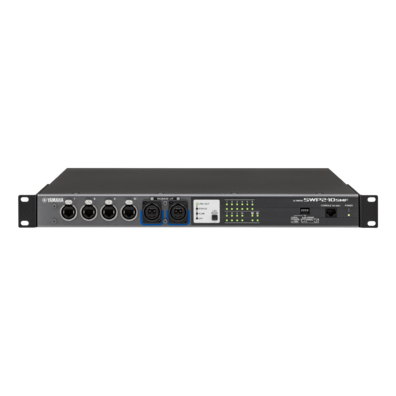

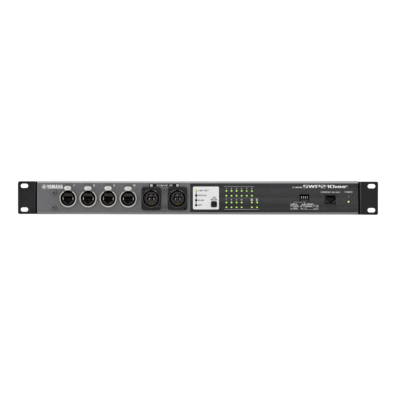

產品信息
相關產品
易于設置，全面的網絡可視化

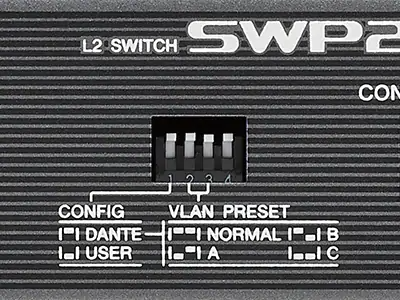

通過DIP交換機實現Dante適化
簡單的Dante網絡在設置和操作上并不困難，但隨著網絡不斷復雜，交換機需要為Dante網絡的操作進行優化，從而在大程度上獲得穩定性。要在智能的交換機上設置QoS、IGMP Snooping和其它參數并非易事，比起音頻工程師的專業知識，還需用戶具備IT技術的知識儲備。現在，只需輕觸一個DIP開關，SWP2系列能實現Dante適化的設置， 無需任何專業知識或培訓。

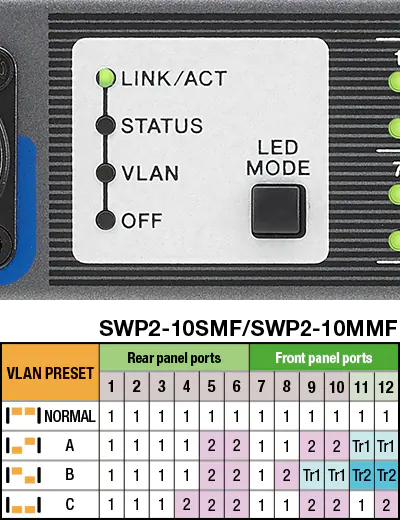

3 種預設VLAN類型
一個真正高效的網絡需要有能力同時處理多種服務：Dante通信、舞臺接口箱和其它智能設備功能、支持數字調音臺和功放控制的計算機軟件等等。但是，在向同個網絡中添加越多網絡通信的同時，干擾和故障發生的可能性也越大。將虛擬VLAN域名用于隔離多種類型的數據是理想的解決方案，但此類設置同樣需要一些IT的專業知識。SWP2系列包含了3種VLAN預設，通過一個DIP開關即可選擇。另外SWP2還具有USER模式，您可以完全自定義VLAN設置。
可靠性和連接性

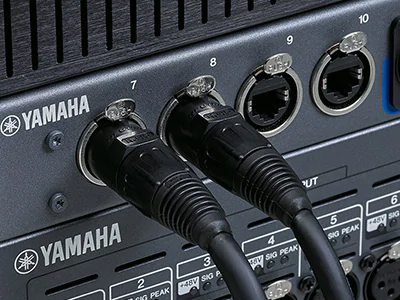

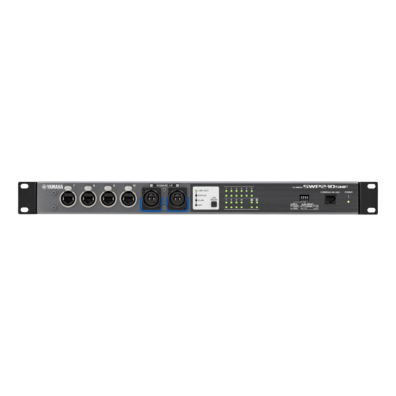

etherCON接口實現可靠的現場擴聲
在現場擴聲應用中，可靠性必不可缺，演出不應被任何意外打斷。為匹配接口，傳統的網絡交換機通常使用RJ45接口與相連的計算機進行連接，而SWP2系列采用了耐用、可靠的etherCON接口，能夠與雅馬哈CL/QL系列數字調音臺和其它支持Dante的設備的etherCON接口直接兼容。

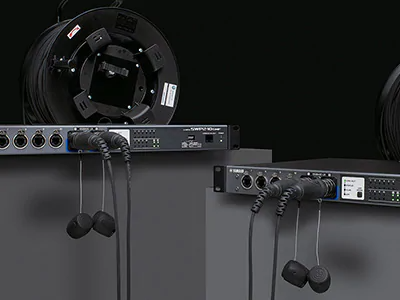

10G上行光纖和網絡冗余支持
SWP2系列具有10G上行光纖端口，即便是Dante網絡的采樣率設置為96 kHz時，也無需擔心帶寬不夠。隨著96kHz Dante網絡系統的發展，該解決方案也具有可擴展性。SWP2-10MMF包括支持多模光纖的opticalCON接口，SWP2-10SMF包括支持單模光纖的opticalCON接口。多模和單模模式都支持長距離傳輸。MMF型號的傳輸距離最遠可達300米，SMF型號的傳輸距離長達10公里。可添加SWP2系列使兩條光纜進行冗余連接。生成樹協議（MSTP）也支持冗余連接。

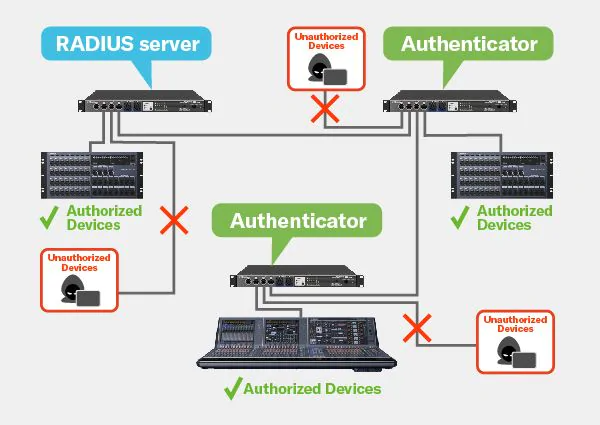

智能安全管理
增強SWR2310系列中所含的VLAN功能是內置RADIUS服務器*的功能。通過將一個交換機設置為RADIUS服務器并將其他交換機與之連接，可以有效阻止未經授權的網絡訪問，增強安全性，即使在復雜的大規模安裝中也是如此。通過基于網頁的GUI，可以快速方便地設置設備身份驗證。

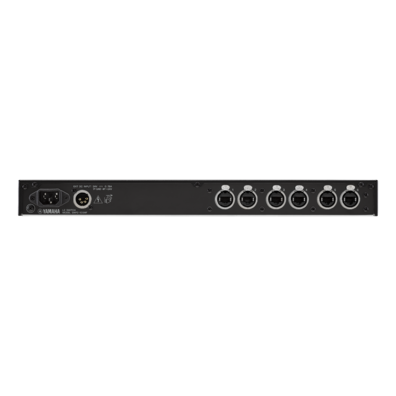

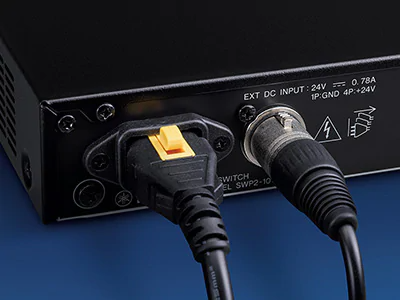

用于電源冗余的EXT DC INPUT
除了具有標準的AC IN接口外，SWP系列交換機還具有XLR-4-32型EXT DC INPUT接口。+提供給EXT DC INPUT接口的+24V DC提供冗余電源，當交流電源出現問題時，可以保持設備運行。為進一步提高可靠性，AC接口為鎖定型（V型鎖），將意外斷開的可能性降至最低。
網絡可視化的優勢

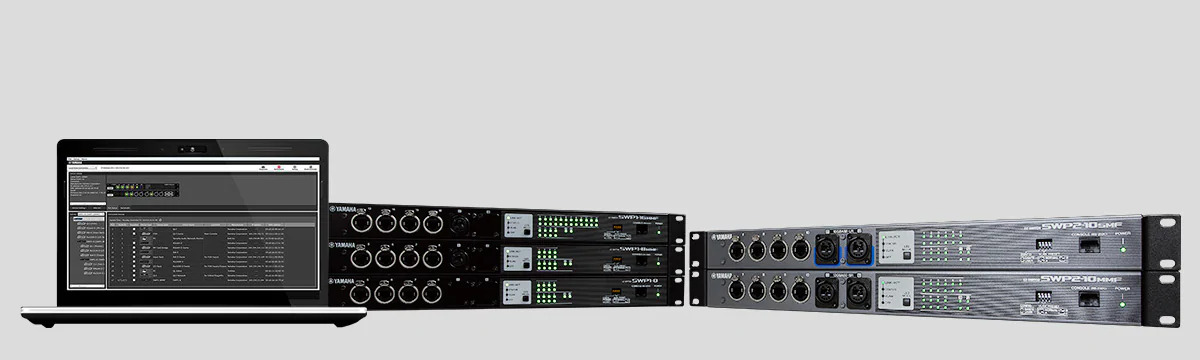

有效的Dante網絡管理取決于一系列參數，如網絡流量、交換機狀態和單個Dante設備信息。專用的Yamaha LAN Monitor應用程序以全面的單畫面視圖提供了與SWP/SWR系列交換機一起使用時所有必要參數。我們將這種類型的圖形稱為“網絡可視化”。您甚至可以以快照方式記錄常規的網絡狀態，并設置警報以警告是否更改了任何參數，從而快速、輕松地識別和解決問題。只需單擊即可從Yamaha LAN Monitor啟動Dante Controller應用程序，實現在單個計算機上提供完整的Dante網絡解決方案。
| SWP2-10MMF | SWP2-10SMF | ||
|---|---|---|---|
| LAN端口數量（1000BASE-T/100BASE-TX/10BASE-T、etherCON接口） | 10 | 10 | |
| SFP+端口數（10GBASE-SR，opticalCON DUO接口） | 2 | 0 | |
| SFP+端口數（10GBASE-LR，opticalCON DUO接口） | 0 | 2 | |
| 調音臺端口 | 1 (RJ-45) | 1 (RJ-45) | |
| 自動適應 | 可 | 可 | |
| 自動MDI/MDI-X | 可 | 可 | |
| DIP開關 | CONFIG, VLAN PRESET | CONFIG, VLAN PRESET | |
| 指示燈 | 正面：POWER、LED MODE×4、PORT×10×2*、SFP+ ×2×2 | 正面：POWER、LED MODE×4、PORT×10×2*、SFP+ ×2×2 | |
| 工作溫度 | 0到40°C | 0到40°C | |
| 存儲溫度 | -20到60°C | -20到60°C | |
| 電源（交流輸入插座） | AC100V至240V，50/60Hz，內部電源（無電源開關），電源插座：鎖定型 | AC100V至240V，50/60Hz，內部電源（無電源開關），電源插座：鎖定型 | |
| 電源（外部直流輸入插座） | DC24V±2V，0.78A，XLR-4-32型接口 | DC24V±2V，0.78A，XLR-4-32型接口 | |
| 最大功耗 | 21W, 0.35A | 21W, 0.35A | |
| 散熱 | 18.5 kcal/h | 18.5 kcal/h | |
| 主機材質 | 金屬外殼，無風扇 | 金屬外殼，無風扇 | |
| 有害物質管理 | 符合RoHS標準 | 符合RoHS標準 | |
| 外形尺寸 | W | 480 mm | 480 mm |
| H | 44 mm | 44 mm | |
| D | 362 mm | 362 mm | |
| 重量 | 4.5 kg（含隨機附件） | 4.5 kg（含隨機附件） | |
| 附件 | 電源線、使用說明書 | 電源線、使用說明書 | |
| 選項 | PA-700（電源適配器） | PA-700（電源適配器） | |
- * LED MODE按鈕允許PORT指示燈在LINK/ACT-SPEED、STATUS或VLAN中切換。
接口規格
*1 這些端口支持AutoMDI/MDI-X
*2 合格線纜：
SWP2-10MMF：GI型多模光纖線，芯直徑/外層直徑比為50μm/125μm。
最大線纜長度：300 m
SWP2-10SMF：SM型單模光纖線，芯直徑/外層直徑比為9μm/125μm。
最大線纜長度：10 km
*3 10GBASE-SR: SWP2-10MMF, 10GBASE-LR: SWP2-10SMF
*4 關于針腳分配，請參閱接口的針腳分配
*5 針腳4=+24VDC，針腳1=GND，針腳2和3=N.C.
外部電源要求：24VDC±2V，0.78A
接口的針腳分配
CONSOLE (RS-232C)
* 這些信號在SWP2上不使用。
相關選項

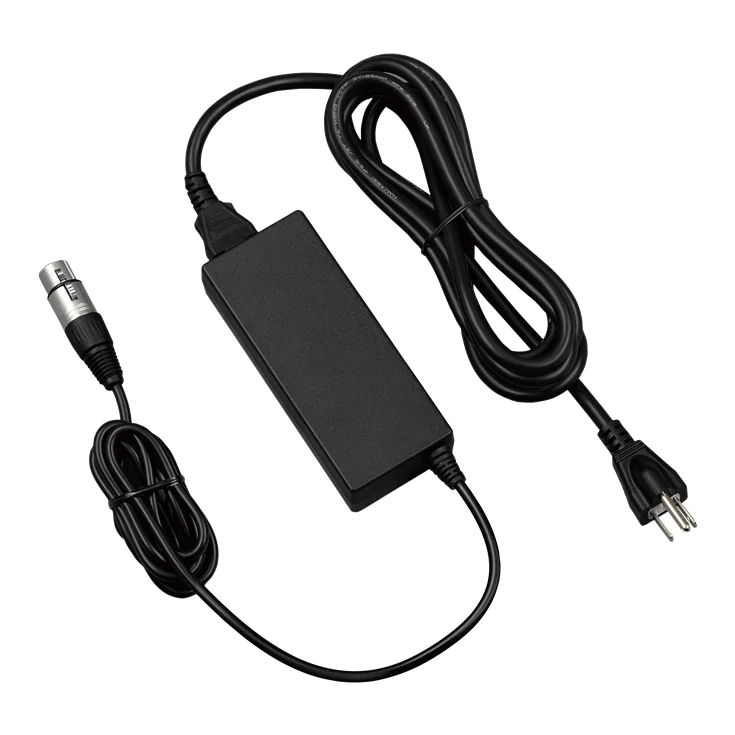

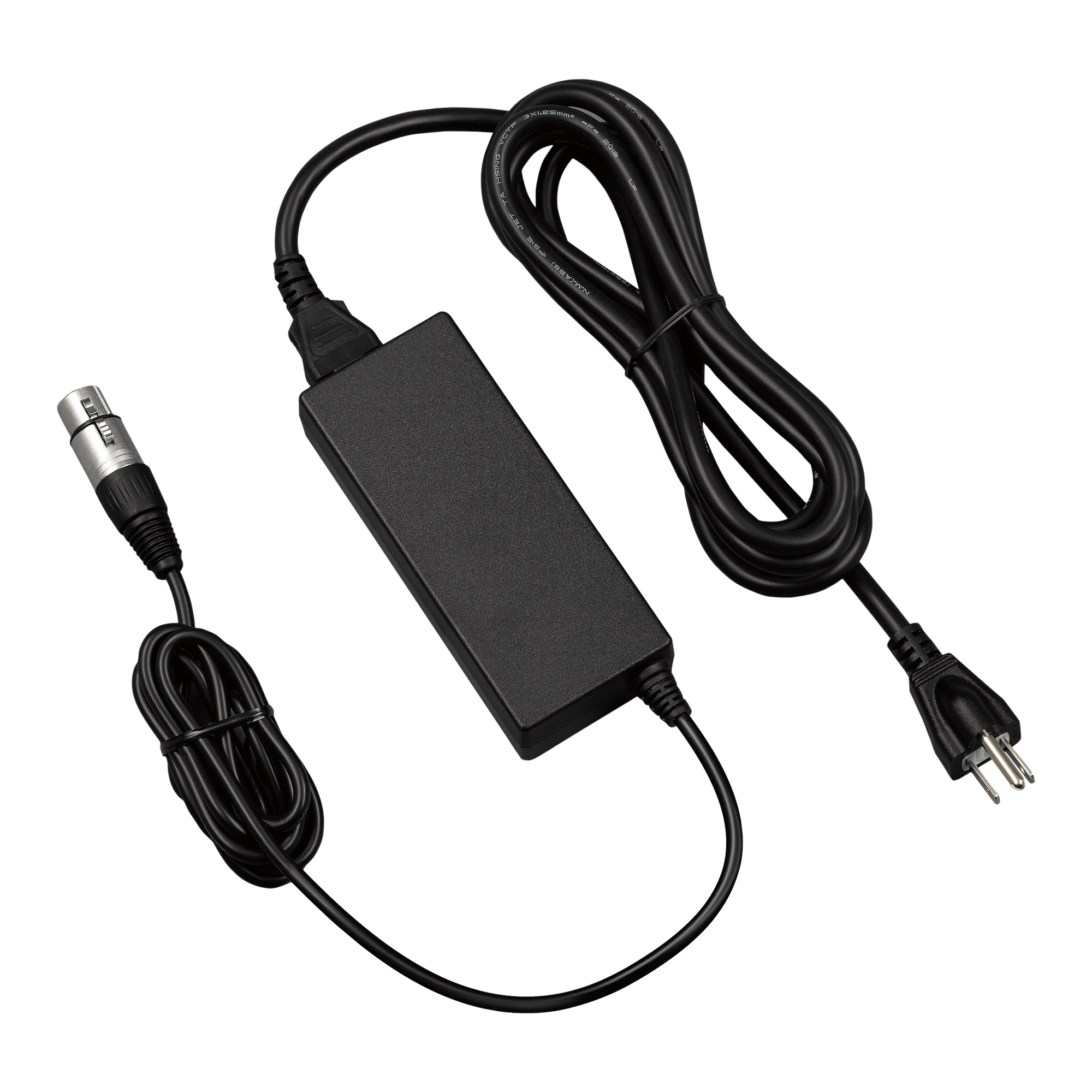

PA-700 AC 電源適配器
AC電源適配器，用于為SWP1、SWP2和RSio64-D提供冗余電源。
- 輸入電源電壓：AC100-240V
- 輸出電源電壓：DC24V
- XLR4-11C類接口
- 尺寸：139.0(W) x 31.3(H) x 58.2(D) mm *不含線纜
系統示例，實現增強的便利性和控制性
SWP2系列交換機不僅簡化了音頻網絡系統的設計和安裝，也使安裝更加方便可控。

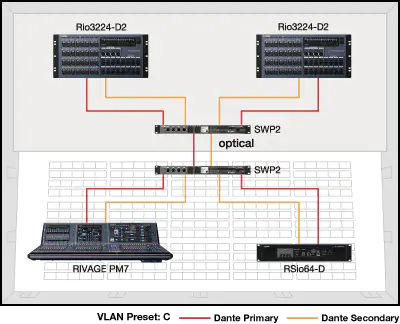

示例1：帶VLAN的冗余Dante網絡
在本示例中，VLAN Preset C已在SWP2系列交換機上設置，Dante主線路分配給VLAN1，輔助線路分配給VLAN2。冗余電纜連接只需要兩個交換機。

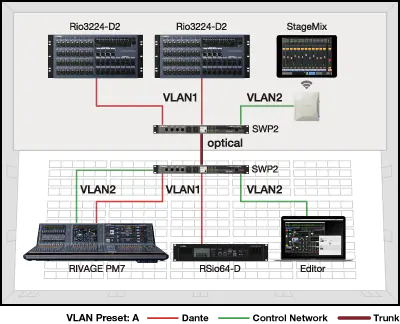

示例2：VLAN用于將控制信號與音頻信號分離
在此情況下，使用VLAN Preset A，其中VLAN1處理Dante網絡，而VLAN2主機控制來自Dante音頻信號的Editor或StageMix等信號，使網絡更穩定。

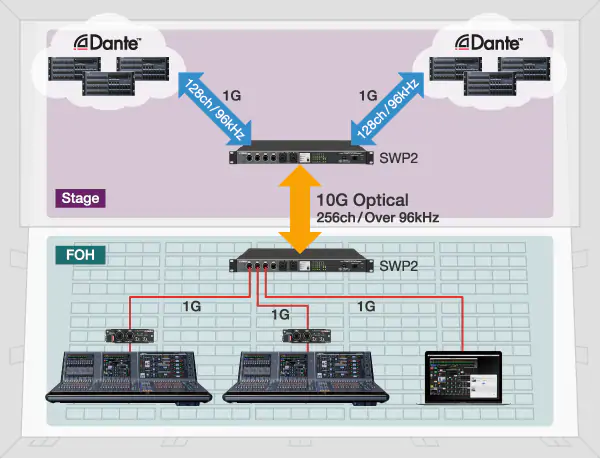

示例3：含大量通道的96kHz Dante網絡系統
SWP2系列具有10G上行光纖端口，即便是Dante網絡的采樣率設置為96 kHz時，也無需擔心帶寬不夠。隨著含大量通道的96kHz Dante網絡系統的發展，該解決方案也具有可擴展性。

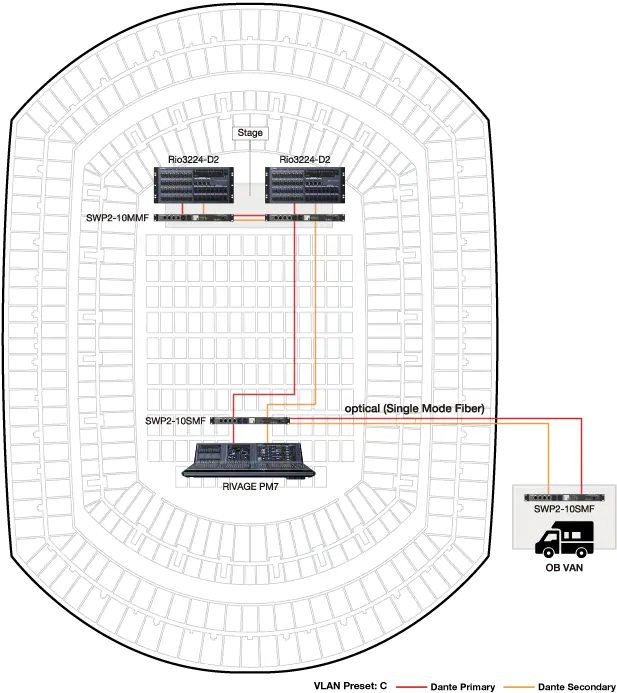

示例4：遠距離連接
在本示例中，VLAN Preset C已在SWP2-MMF和SWP2-SMF系列交換機上設置，Dante主線路分配給VLAN1，輔助線路分配給VLAN2。交換機之間的單模光纖連接可在長達10km的距離上進行可靠的數據傳輸。
固件 / 軟件
*軟件名稱Yamaha Audio Network Monitor已更改為Yamaha LAN Monitor。
前一版本
SWP2 Firmware
Yamaha LAN Monitor for Win
- Previous versions information
- Yamaha LAN Monitor V1.4.1 for Win
- Yamaha LAN Monitor V1.3.9 for Win
- Yamaha LAN Monitor V1.3.6 for Win
- Yamaha LAN Monitor V1.3.3 for Win
- Yamaha LAN Monitor V1.2.6 for Win
- Yamaha Audio Network Monitor V1.2.0 for Win
- Yamaha Audio Network Monitor V1.1.0 for Win
- Yamaha Audio Network Monitor V1.0.1 for Win
Yamaha LAN Monitor for Mac
產品手冊
SWP Series Brochure
產品說明書
其他（工程數據參數等）
SWP2系列技術數據
在線頁面介紹SWP2系列基本功能和Web GUI的詳細信息。
這些頁面介紹Dante的基本信息，重點將聚焦以下四個關鍵詞：“高品質”、“簡單”、“可擴展”和“安全”。讓初學者也能輕松理解Dante。
本指南將聚焦網絡設計，而不是單個產品和Dante網絡的基本規范。
硬件
“VLAN”LED模式顯示什么？
指示燈用于顯示每個端口的VLAN分配。例如，如果兩個指示燈都不亮，則端口將分配給VLAN 1。VLAN2僅由上部亮起為綠色的LED顯示，而VLAN3由上部橙色LED顯示。如果兩個指示燈都亮起橙色，則表示端口用作中繼。
CONSOLE RJ45接口用于什么？
它提供給經過培訓的It工程師使用：正常使用時不需要。它提供了一個命令行界面（CLI），通過串行線纜管理和配置交換機。但為了快速設置，可以使用前面板DIP開關，而web瀏覽器界面則提供了一種便捷的附加方式來進入交換機設置。
即使在按住LED MODE按鈕的同時打開SWP2電源，我也無法初始化SWP2。
不能以SWP1相同的方式對SWP2系列交換機進行初始化。您可以使用Web GUI或CLI初始化SWP2。有關更多信息，請參閱SWP2的使用說明書。
我可以通過光纖端口連接SWP2和SWP1嗎？
不可以。如果設備具有相同的傳輸系統，則它們可以相互連接。SWP2-10MMF和SWP2-10SMF分別兼容10GBASE-SR和10GBASE-LR，SWP1兼容1000BASE-SX。
SWP2的光纖端口應該使用哪種線纜？在使用SWP2的光纖端口時，布線的最長距離是多少？
SWP2-10MMF支持GI型多模光纖電纜，芯徑約為50μm，包層直徑約為125μm。設備之間的最大長度為300 m。
SWP2-10SMF支持SM型單模光纖電纜，芯徑約為9μm，包層直徑約為125μm。設備之間的最大長度為10 km。
配置
“DANTE”和“USER”配置模式有什么區別？
“DANTE”模式已針對DANTE音頻網絡進行了優化。換句話說，諸如EEE、QoS和IGMP Snooping等設置是為Dante自動設置的。將“DANTE”模式與“VLAN PRESETS”結合使用可用于調用方便的配置。這些是出廠預設，每次重新啟動后都會重新調用。
“USER”模式存儲交換器的設置，這些設置可自由編輯。例如，使用DANTE VLAN PRESET開始，導出配置文件，切換到USER模式，加載配置文件，然后編輯VLAN分配。即使斷電后，這些設置也會被記住。
請注意，DANTE和USER是完全不同的模式。不僅對于交換機配置，如管理員密碼和IP地址等其他設置也不會在它們之間共享。
RJ45端口可以用作“Trunk”，還是只能用作光纖端口？
VLAN PRESET B使用兩個etherCON/RJ45端口作為“Trunk”端口，以及光纖端口。通過USER CONFIG，任何端口都可以用作“Trunk”。
一對交換機之間是否可以使用2根線纜來提供雙倍的網絡帶寬和冗余連接？
可以，鏈路聚合提供VLAN Preset Normal A和B。但是，這種類型的冗余確實會在線纜故障后導致Dante網絡中出現短暫的音頻丟失，因此建議在關鍵應用中使用單獨的主Dante和Secondary Dante網絡。您還可以在每個獨立的主網絡和輔助網絡上使用鏈路聚合。
SWP2和SWP1能否與其他型號的交換機結合使用？
可以，但建議在整個網絡中使用雅馬哈交換機，以獲得更穩定的環境和更好的網絡監控設施。鏈路聚合和生成樹等特性可能與其他交換機不完全兼容。
特性設置
交換機是否提供IGMP Snooping（V3）用于過濾組播流量？
提供。它在DANTE CONFIG模式下啟用。但是請注意，它在Preset A和B的VLAN 2上被禁用，因為VLAN 1是為Dante網絡設計的，而VLAN 2是為這些預設上的其他網絡數據設計的。
交換機可作為IGMP Querier嗎？
可以。它在DANTE CONFIG模式下為Dante設置的VLAN上啟用。如果連接了SWP2和SWP1系列等多個單元，其中一個將自動被選為Querier。
交換機是否有用于管理的靜態IP地址？
默認情況下，交換機設置為DHCP。在沒有DHCP服務器的Dante網絡中，它將默認使用169.254.*.*范圍內的IP地址。與Dante設備相同，交換機不依賴于管理軟件（Yamaha LAN Monitor）發現的IP地址。如果需要，可以為交換機分配靜態IP地址。
Yamaha LAN Monitor
軟件可以與哪些交換機一起使用？
本軟件主要聚焦于SWP2、SWP1和SWR系列，同時支持其他一部分雅馬哈交換機、路由器和無線AP，但功能有限。本軟件會查找到一部分第三方交換機，但這些交換機不會被控制。
軟件如何發現網絡中的交換機？
使用第2層協議，無需處理IP地址。只要在計算機上選擇正確的網絡接口，交換機和Dante設備就會自動被發現。
該軟件可用于編輯Dante設備中的設置嗎？
不可以，只能用于監視Dante設置，如使用的帶寬、延遲和采樣率。Dante Controller軟件可以在同一臺計算機上用于編輯Dante設備的設置。
為什么有些Dante設備有2個不同的MAC地址，并在“Connected Devices”列表中注冊了2次？
一些支持Dante的設備，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注冊了兩次。這是正常情況，因為這些設備有2個MAC地址：一個用于Dante端口，另一個用于設備管理。
“快照”功能用于什么？
按下“快照”圖標可記住已連接設備的當前狀態。如果狀態發生變化（如果新設備加入網絡或設備離開網絡），軟件將通知用戶。新設備將以藍色高亮顯示，而丟失的設備將以紅色高亮顯示。這將使故障排除變得簡單快捷。如果重新配置網絡，請再次按快照圖標進行重置。
MCP1控制器不出現在“Connected Devices”列表中。
啟動Yamaha MTX-MRX Editor軟件，或向MCP1發送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按鈕。MCP1將被發現并顯示。
Web GUI
為什么Web GUI有時無法更改特定端口的VLAN設置？
這是因為這些端口將被分配給鏈路聚合組，而Web GUI當前不支持對鏈路聚合組的編輯。在這種情況下，請使用命令行界面禁用組，然后通過Web GUI更改VLAN設置。
SWP1在斷電期間不保持時鐘時間，因此只要重新啟動，日期和時間設置就會初始化。那么SWP2是如何的？
SWP2在自身通電期間將保留時鐘時間。如果您想更精確地保存時間，請使用NTP服務器并將SWP2設置為其的客戶端。
RADIUS服務器功能
什么是RADIUS服務器功能？
RADIUS（遠程用戶撥號認證服務 ）是用于用戶身份驗證的網絡協議之一。RADIUS身份驗證系統由三個元素組成：RADIUS服務器、RADIUS客戶端和用戶。RADIUS客戶端在接收到要訪問的用戶身份驗證請求時，將用戶的信息傳輸?shù)絉ADIUS服務器。作為對身份驗證請求的響應，RADIUS服務器進行身份驗證并決定是否允許用戶訪問。通過使用交換機的RADIUS服務器功能，無需額外的RADIUS服務器就可以使用身份驗證功能。
如何配置具有多個交換機的系統？
將所有交換機設置為RADIUS客戶端，并將RADIUS服務器功能設置到其中一個交換機中。被授權到服務器的注冊設備信息將連接到服務器。
