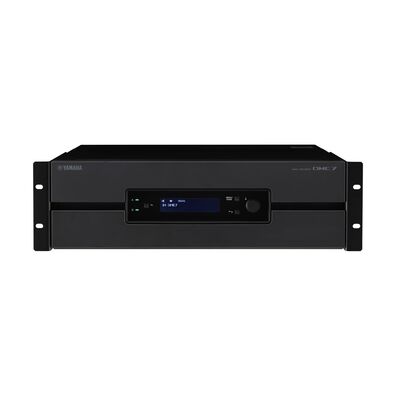

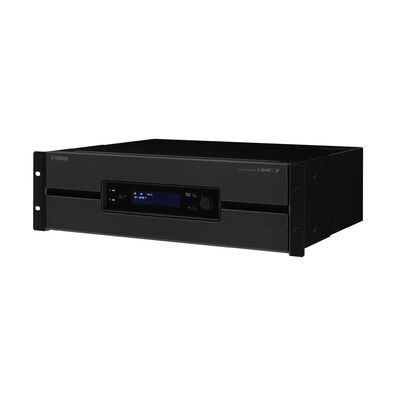

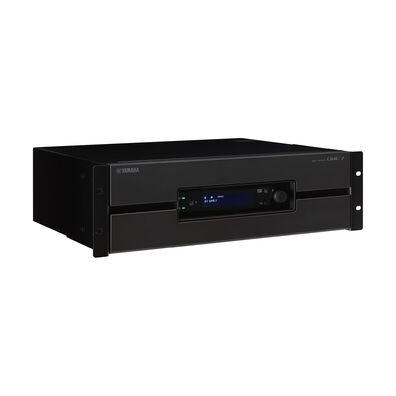

DME7

具有卓越音樂表現力和聲場設計的網絡化、開放式架構數字信號處理器

DME7 是一種開放式架構型數字信號處理器，擁有卓越的處理能力并支持多達 256 個輸入/輸出通道。 DME7 采用 96-kHz 處理，提供雅馬哈數字調音臺的高品質聲音。它是一款出色的音樂表達和聲場生成處理器，無論您將其用于劇院、音樂廳或其他各種場所，都能為您提供理想的聲音。

DME7 硬件提供 64 通道的 Dante I/O 和矩陣混音器作為標準配置，可以通過 DEK-DME7-DX64 擴展套件許可證額外擴展 64 通道。添加三個許可證可讓單個 DME7 處理多達 256×256 通道的 Dante I/O 和矩陣混音器，讓您可以將其用于更大的系統。DME7 還與 ProVisionaire 兼容，ProVisionaire 是一個為音頻系統的設計、控制和管理提供全面支持的軟件平臺。將 DME7 的高級信號處理能力與 ProVisionaire 廣泛的控制選項相結合，可以讓您創建比以往更復雜、更靈活的音頻系統。

Yamaha Signal Processor DME7: Networked, open-architecture digital signal processor with superior musical expression and sound field design

卓越的處理能力

DME7 配備了范圍廣泛的 DSP 組件，這些組件是設計音頻系統的重要組成部分，可以自由選擇、連接和配置，允許靈活的系統構建。它具有 96-kHz 處理能力，可提供數字調音臺的高品質聲音。DME7 是一款出色的音樂表現和聲場生成處理器，無論您將其用于劇院、音樂廳或其他各種場所，都能為您提供理想的聲音。

可擴展性——可擴展的 I/O 和處理能力

DME7 的 Dante I/O 和矩陣混音器通道可以根據您的需要擴展到 256 個通道。購買并激活 DEK-DME7-DX64 擴展套件許可證，以在 DME7 上使用額外的 64 個通道。添加一個許可證可處理 128 個通道，添加兩個許可證可處理 192 個通道，添加三個許可證可處理 Dante I/O 和矩陣混音器的 256 個通道。

*可通過ProVisionaire Cloud 激活許可證。

	DME7 主機	DEK-DME7-DX64 擴展許可證
	DME7 主機	1	2	3
Dante 接口和矩陣組件 I/O 大小	64/64	128/128	192/192	256/256

ProVisionaire 軟件套件支持整個 DME7 工作流程

ProVisionaire是…？

ProVisionaire 是一套軟件應用程序，用于設計、操作和管理圍繞雅馬哈專業音響產品構建的音響系統。同樣適用于娛樂和 ProAV 市場，雅馬哈完全可定制的 ProVisionaire 軟件讓用戶僅使用一個軟件套件就可以創建復雜的、不論大小、完全可擴展的音頻系統。更重要的是，它讓任何人——從知識淵博的音頻工程師到?jīng)]有經驗的用戶——都能使用平板電腦、筆記本電腦或臺式電腦輕松操作它們。

ProVisionaire Design 應用程序非常適合創建 DSP 配置和優化系統設計的其他方面。 ProVisionaire Control 通過平板電腦和其他外部設備提供對完整系統的全面控制。 ProVisionaire Cloud 允許高效管理雅馬哈設備許可證。這3個應用程序為系統集成商提供了創建和管理任何規模的音響系統時流暢、高效工作流程所需的工具。

Yamaha ProVisionaire: What is ProVisionaire?

ProVisionaire Design

- 靈活直觀的系統配置

- 包括用于預期聲音設計的各種音頻組件

- 多功能邏輯控制設置

- 探頭監測

更多信息

ProVisionaire Control/Touch

- 總系統控制從支持的設備分配必要的參數

- 根據需要創建自定義控制面板

- 從 ProVisionaire Design 拖放參數

- 支持 Windows 和 iPad

更多信息

ProVisionaire Cloud

- 靈活的許可證管理

- 許可證激活/停用

ProVisionaire Cloud 正在分階段推出。請聯系您當?shù)氐难篷R哈子公司以確認它是否在您所在地區可用。

更多信息

DME7

DME7 [數字混音引擎]

立即購買

開放式架構型數字信號處理器，提供先進的性能和連接性、96 kHz 音質并支持多達 256 個輸入/輸出通道。

產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。

DEK-DME7-DX64

DEK-DME7-DX64 [擴展許可]

這是一個擴展許可套件，可將 64 通道的 Dante I/O 和矩陣混音器添加到 DME7。一個 DME7 最多可以添加三個許可證?？梢酝ㄟ^ ProVisionaire Cloud 激活許可證。

DCP1V4S 數字控制面板

配備1個音量旋鈕和4個開關鍵的面裝控制面板，適用于 DME7、MTX/MRX 系列處理器和 MA/PA 系列功放。通過 CAT5 攜帶 RS485 + 電源輕松連接。多達 8 個 DCP 可以連接到 1 臺 DME7 和 MTX/MRX 系列。 1個DCP1V4S可以接1臺MA2030a/MA2030。多達 2 個 DCP 可以連接到 1 臺 MA2120 或 PA2120。

DCP4S 數字控制面板

配備4 個開關的面裝控制面板，適用于 DME7、MTX/MRX 系列處理器和 MA/PA 系列功放。通過 CAT5 攜帶 RS485 + 電源輕松連接。多達 8 個 DCP 可以連接到 1 臺 DME7 和 MTX/MRX 系列。多達 2 個 DCP 可以連接到 1 臺 MA2120 或 PA2120。

DCP4V4S 數字控制面板

配備 4 個音量旋鈕和 4 個開關的面裝控制面板，適用于 DME7、MTX/MRX 系列處理器和 MA/PA 系列功放。通過 CAT5 攜帶 RS485 + 電源輕松連接。多達 8 個 DCP 可以連接到 1 臺 DME7 和 MTX/MRX 系列。多達 2 個 DCP 可以連接到 1 臺 MA2120 或 PA2120。

DCH8 數字控制器集線器

將來自主機設備（例如雅馬哈 DME7 和 MTX/MRX 系列）的控制線分成多達 8 條線。

DME7 特點

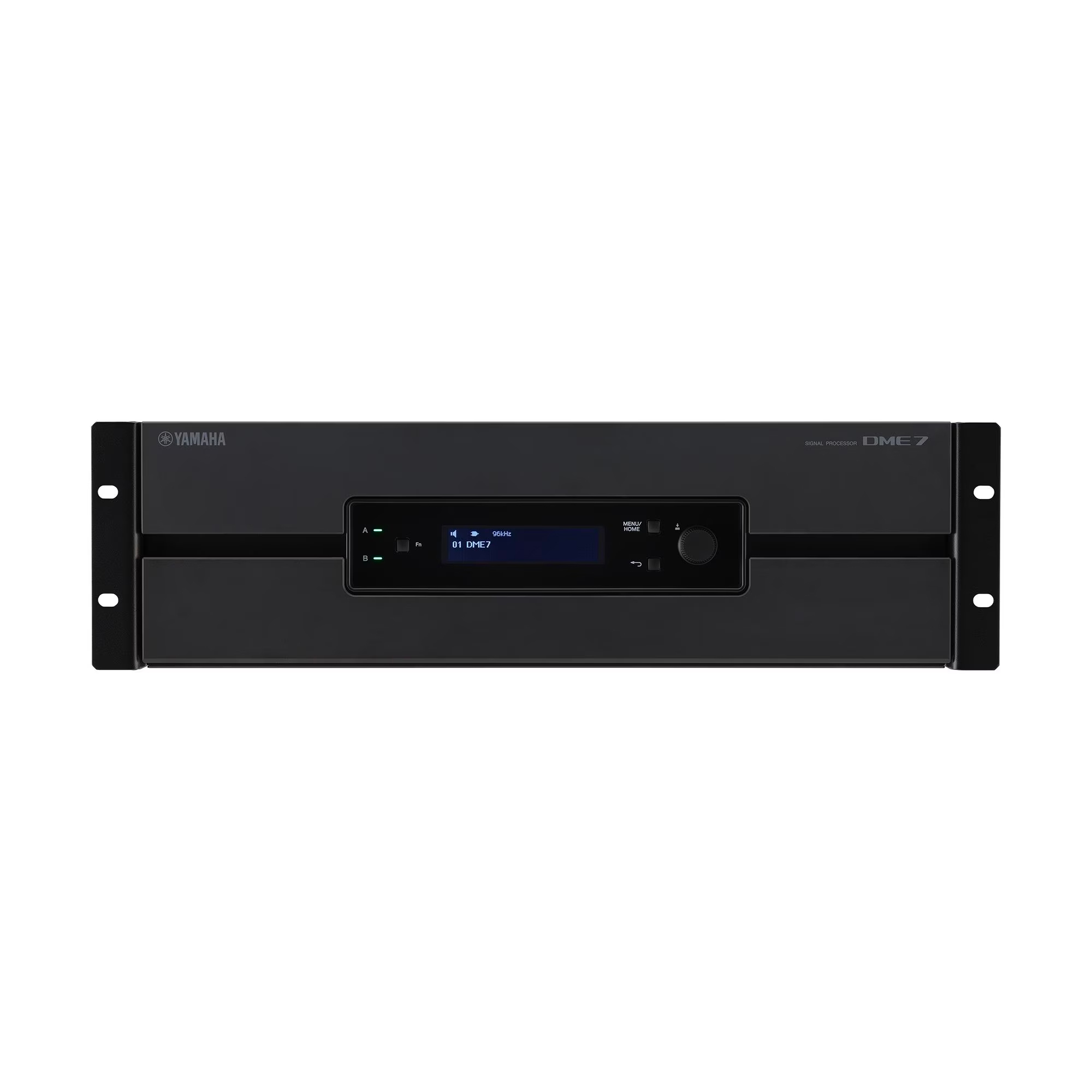

用戶界面和接口

1. AC IN 插孔的 [A]/[B] 指示燈

2. [Fn] 按鈕

3. 顯示屏

4. [MENU/HOME] 按鈕

5. 返回按鈕

6. 主旋鈕

7. SD存儲卡槽

1. 電源開關

2. AC IN（電源輸入）插孔 [A]/[B]

3. [GPI]端口

4. [USB TO HOST]接口

5. [USB TO DEVICE]端口

6. 網口

7. [MIDI] 端口

8. [DCP]端口

9. [PRIMARY]/[SECONDARY] Dante 端口

靈活控制

除了基本的 AND/OR 邏輯組件外，DME7 還配備了范圍廣泛的控制組件，例如比較和延遲。將這些功能與推子和按鈕相結合，可以對音頻設備進行靈活而復雜的控制。 DME7 還提供廣泛、靈活的可控性。它可以從 ProVisionaire Control 進行控制，并支持 DCP（數字控制面板）、GPI、MIDI 和 OSC 等控制協議。

USB音頻接口

產品背面的 type-C USB 至主機端口可用作兼容 96-kHz 的 8 通道音頻接口。您可以將它用于音頻輸入，通過計算機或其他設備檢查您的音頻系統，或試聽內部配置。

SD存儲卡槽

您可以通過前面板上的 SD 卡插槽傳輸項目文件以及保存和導出設備日志文件。您還可以播放存儲在卡上的 MP3 和 WAV 文件，并用它來播放預先錄制的通知或鈴聲。

信息豐富的 LCD 顯示屏

前面板上的 LCD 顯示屏提供對各種信息的訪問?？梢燥@示詳細的錯誤日志和其他詳細信息，還可以顯示指向手冊的二維碼鏈接，便于監控和排除故障。

超靜音 - NC 20

不影響性能的低噪音設計。

它可以放置在觀眾席內，也可以放置在機房內。

ProVisionaire Design 特點

適用于各種雅馬哈音響設備的集成設計軟件

ProVisionaire Design 是一款適用于 Windows 操作系統的軟件應用程序，可以對兼容的雅馬哈音響系統進行全面、直觀的設計。它與各種雅馬哈產品兼容，包括 DME7/MRX7-D*/MTX 處理器、XMV/PC-D 功放、Rio/Tio 接口箱、VXL-P 揚聲器、ADECIA 解決方案等。

ProVisionaire Design 通過在開放式架構處理器（例如 DME7 和 MRX7-D）中允許靈活的組件布局、信號路由和參數編輯來促進音響系統的設計和設置。它還全面提供了 MTX 系列固定架構處理器中的組件和信號路由。支持專業音響領域領先的各種高質量音頻組件，包括用于精致混響的 REV-X 和用于完美自動混音的 Dugan 自動混音器。它還支持可用于創建控制序列的邏輯組件。 ProVisionaire Design 可以與 ProVisionaire Control 計算機應用程序結合使用，以全面控制任何項目，從系統設計和設置到日常操作和管理。可以將編輯器小部件拖放到 ProVisionaire Control 中，從而允許將參數輕松分配給 ProVisionaire Control KIOSK 和 ProVisionaire Touch KIOSK 應用程序。

*計劃于 2023 年秋季提供 MRX7-D 支持。

Yamaha ProVisionaire Design: Integrated design software for variety of Yamaha audio equipment

靈活的系統設計

靈活的預設

除了單個設備之外，還可以為鏈接/分組設備創建預設，從而在為不同應用程序設置預設時提供更大的靈活性。

設備分組提高設置和操作效率

Yamaha ProVisionaire Design: Device Grouping Enhances Setup and Operation Efficiency

設備分組提高設置和操作效率

設備可以分組，允許將各種類型的控制作為一個整體應用于組。例如，預設調用、整體靜音、同步等可以分配到整個組，以實現高效的操作和管理。

微調和高效的工作流程

ProVisionaire Design 是音響工程師和系統集成商的強大工具。它不僅可以對功放和揚聲器參數進行全面詳細控制，而且可以根據需要鏈接/分組各個通道，還可以鏈接相關的 EQ、延遲和其他參數。所有這些都有助于高效設計和設置微調系統。

靈活的音頻/控制配置

音頻配置

ProVisionaire Design 支持大量音頻組件的高性能音頻和現場表演系統設計。在基于 DME7 或 MRX7-D 的系統中，它允許自由靈活地布置設備的組件，并輕松調整內部參數以獲得所需的聲音效果。可用的組件范圍從基本要素（例如組合器、延遲、動態、效果器、EQ、濾波器、電平表、矩陣混音器、路由器、源選擇器和揚聲器處理器）到更高級的功能例如 Comp260、DCA、Dugan Automixer、REV- X等等。

Dugan自動混音器

延遲矩陣

房間組合器

AEC 回聲消除器

閃避器

Rev-X

Comp260

DCA

組件列表

控制配置 (DME7)

通過使用控制組件，您可以根據由 AND、OR、COMPARE 等語句控制的簡單邏輯原則按順序調用參數。通過連接控制組件和音頻組件，它可以用來描述一個過程中范圍廣泛的復雜關系。邏輯功能可以實現更復雜的控制設計，而不僅僅是 GPI 控制，使我們能夠滿足用戶的詳細要求。

按鈕

推子

邏輯

比較

Max/Min

延遲

跳線

GPI In

GPI Out

組件列表

準備

離線模擬（支持DME7）

- 可以檢查和測試離線創建的邏輯控制設置的音頻路由，而無需實際連接任何設備。

探頭監控（支持 DME7）

- 可以定義兩個探頭監控點。

- 來自兩個探頭監控點的信號可以分配到不同的輸出通道并獨立監控。

- 兩個探頭監控點的高級應用，以檢查處理器輸入信號和直接麥克風信號之間的相關性。

同步

- 使用上述離線模擬和探針監控功能執行離線檢查后，完成設置所需要做的就是將數據加載到設備中，從而顯著縮短設置時間。

- 可以一次將整個系統置于在線狀態，或者可以將設備單獨置于在線狀態并一次測試一個。

		DME7
一般技術規格
內部處理		44.1/48/88.2/96 kHz
延遲		2.7 毫秒（Rio-D2 模擬輸入/輸出，Dante 延遲為 0.25 毫秒）
內存		參數庫：1000，快照：10000
冷卻		恒速風扇 x1
NC 值		NC20（距前面板 1m）
Dante 接口	通道數	64 IN，64 OUT，冗余（可擴展至 256 IN，256 OUT）
	采樣頻率	44.1/48/88.2/96 kHz
	位深	24/32 位
USB 音頻	通道數	8 個輸入，8 個帶 SRC 的輸出
USB 音頻	采樣頻率	44.1/48/88.2/96 kHz
I/O 接口	Dante	etherCON x 2（主/次），1000Base-T
	DCP	RJ45 x 1
	USB 至 HOST	USB 2.0 Type-C 接口
	USB 至 DEVICE	用于保存/加載的 USB 2.0 Standard-A 接口
	網絡	RJ45 x 1, 100Base-TX
	GPI	Euroblock 16 端子（迷你）x2（GPI x16，GPO x8，+5V 電源 x4）
	MIDI	DIN 5 針 ×2 (IN, OUT)
	AC	AC 接口 (IEC, V-Lock) x 2
存儲設備規格	支持格式	文件格式: FAT32, FAT16
	支持容量	最大媒介容量: SDHC: 32 GB, SD: 2 GB
	最大文件大小	FAT16: 2 GB, FAT32: 4 GB
用戶界面		前面板：用于 GUI 控制的旋鈕和按鍵，操作鎖定功能（完全鎖定或鎖定，音量和靜音除外），顯示屏：224 × 48 像素，單色，帶亮度調節
電源要求		100V-240V, 50Hz/60Hz
功耗		100 W
散熱		86.3 kcal/h
工作溫度		0°C to +40°C
存放溫度		-20°C to +60°C
尺寸(寬 x 高 x 深)		480 x 132 x 363 mm (3U) (18.90 x 5.20 x 14.29 inch)
重量		9.5 kg (20.94 lbs)
外觀		前面板：鋁（黑色陽極氧化）Munsell 近似值 N2.5，手柄：金屬（黑色油漆）
包裝內附件		安裝指南, 2個 Euroblock 接口 (16-針, 3.50 mm pitch), 2跟電源線, 一個線纜鉤
選配件		擴展許可：DEK-DME7-DX64，數字控制面板：DCP4S-US/EU、DCP1V4S-US/EU、DCP4V4S-US/EU，數字控制器集線器：DCH8
